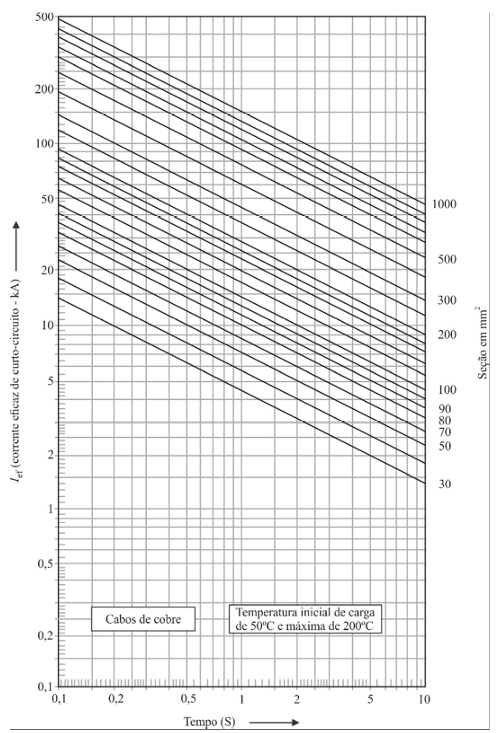

O gráfico a seguir mostra a corrente eficaz de curto-circuito de um sistema elétrico em função do tempo de proteção que o condutor precisa sustentar, para vários valores da seção de cabo de cobre, sem isolação.
A partir do gráfico apresentado e considerando que, para a temperatura de operação do sistema, a resistividade do cobre é 0,02 W.mm²/m, assinale a opção correta.
A partir do gráfico apresentado e considerando que, para a temperatura de operação do sistema, a resistividade do cobre é 0,02 W.mm²/m, assinale a opção correta.- APara uma corrente eficaz de curto-circuito de 5 kA e tempo de proteção de 0,8 s, a resistência de um condutor de 300 m de comprimento é igual a 2 Ω.
- BPara uma corrente eficaz de curto-circuito de 10 kA e tempo de proteção de 1 s, a seção do condutor deve ser superior a 90 mm².
- CPara um condutor de seção igual a 70 mm² e tempo de proteção igual a 1,5 s, a corrente eficaz de curto-circuito é inferior 6 kA.
- DPara um condutor com corrente eficaz de curto-circuito de 10 kA e de seção igual a 30 mm², o tempo de proteção é superior a 0,5 s.
- EPara um condutor com seção igual a 50 mm² e tempo de proteção de 2 s, a potência máxima dissipada é inferior a 900 MW.
