Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — CESPE / CEBRASPE 2024
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- ce175326
- Banca
- CESPE / CEBRASPE
- Órgão
- ITAIPU BINACIONAL
- Ano
- 2024
- Nível
- Superior
- Cargo
- Profissional de Nível Universitário Júnior - Função: Engenheiro Eletricista

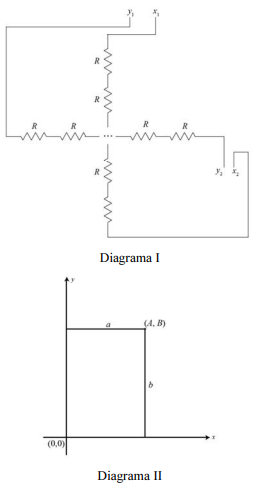

Uma tela resistiva sensível ao toque pode ser modelada como duas películas isoladas eletricamente: uma para identificar a coordenada x (película A) e a outra para identificar a coordenada y (película B) onde a tela for tocada. O diagrama I a seguir representa a modelagem de uma tela resistiva; quando a tela é tocada, as duas películas resistivas são pressionadas juntas, criando duas tensões, uma sentida na película A, que determina a coordenada x do ponto tocado, e a outra sentida na película B, que determina a coordenada y do ponto tocado. Se o toque na tela ocorrer em um ponto (A, B), a distância da borda da tela até o ponto será a, na horizontal, e b, na vertical, ambos medidos em pixels, conforme diagrama II a seguir.
Tendo como referência as informações precedentes, e considerando que a dimensão linear de cada resistor seja igual a p, sendo p igual à largura de 1 pixel, que a resolução da tela seja de 1.920 pixels × 1.080 pixels e que a tensão na tela, entre os pontos x₁ e x₂ e entre os pontos y₁ e y₂ seja 5 V, assinale a opção correta.
Tendo como referência as informações precedentes, e considerando que a dimensão linear de cada resistor seja igual a p, sendo p igual à largura de 1 pixel, que a resolução da tela seja de 1.920 pixels × 1.080 pixels e que a tensão na tela, entre os pontos x₁ e x₂ e entre os pontos y₁ e y₂ seja 5 V, assinale a opção correta.- AUm toque na tela no ponto (1.000, 1.000) fará que a resistência equivalente na película A, medida entre os pontos x₁ e o ponto de toque, seja igual a 920 R.
- BA resistência equivalente na película A é menor que a resistência equivalente na película B, quando não há ponto pressionado.
- CUm toque na tela no ponto (1.000, 1.000) fará que a resistência equivalente na película B, medida entre os pontos y₂ e o ponto de toque, seja igual a R/80.
- DA corrente elétrica que passa pela película B, quando não há ponto pressionado, é igual a (0,005/R) A.
- EA potência dissipada pela tela, quando não há ponto pressionado, é maior que (0,01/R) W.
