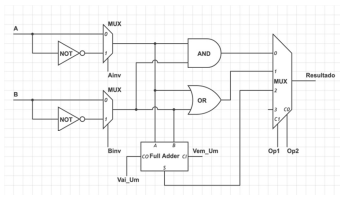

Tendo como base o circuito digital ilustrado na figura precedente, assinale a opção que indica os valores binários de Ainv, Binv, Vem_Um, Vai_Um, Op1 e Op2, respectivamente, para que, na saída do multiplexador, seja apresentada a operação booleana
para todas as entradas possíveis de A e B.- A0, 0, X, X, 0 e 0
- B0, 0, X, X, 1 e 0
- C1, 1, X, X, 0 e 1
- D1, 1, X, X, 0 e 0
- E0, 1, 1, 0, 1 e 0
