Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESPE / CEBRASPE 2024
Engenharia MecânicaMecânica dos Sólidos
- Código
- ce175438
- Banca
- CESPE / CEBRASPE
- Órgão
- ITAIPU BINACIONAL
- Ano
- 2024
- Nível
- Superior
- Cargo
- Profissional de Nível Universitário Júnior - Função: Engenheiro Mecânico

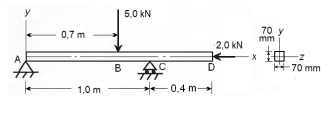

A viga de aço (E = 207 GPa; υ = 0,3) esquematizada na figura precedente está apoiada por um pino na extremidade A e por um apoio deslizante em C. A viga tem comprimento total de 1,4 m, seção quadrada de 70 mm × 70 mm, e está submetida a uma carga vertical de 5,0 kN em B e a uma carga horizontal de 2 kN em D.Considerando essa configuração e que o titânio possui E = 110 GPa e υ = 0,3, assinale a opção correta.- AA configuração da viga é estaticamente indeterminada.
- BPara a configuração e o carregamento descritos, se o material da viga fosse titânio as deflexões ao longo dela seriam maiores que as deflexões para a viga de aço.

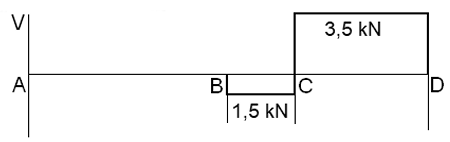

- CO esforço cortante se distribui conforme o seguinte diagrama.

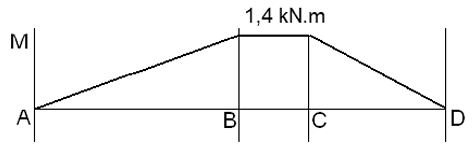

- DOs momentos fletores se distribuem conforme o seguinte diagrama.
- EA máxima tensão normal (σxmáx) ocorre na posição x = 0,7 m e y = −35 mm.
