Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — CESPE / CEBRASPE 2024
EletroeletrônicaEletrônica Analógica em Eletroeletrônica
- Código
- ce176147
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista – Especialidade: Sistemas de Controle com Foco em Eletrônica, Automação e Programação de Instrumentação Científica

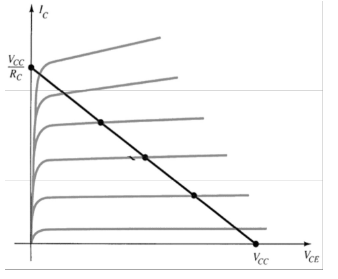

Considerando a figura precedente, que ilustra as curvas características e a reta de carga do transistor bipolar de junção (TBJ), julgue os seguintes itens.I Quanto maior for a resistência de coletor RC, menor será a tensão VCEde operação.II As curvas saturadas correspondem à corrente de base.III No caso de aumento da tensão VCC, a reta de carga manterá a mesma inclinação, mas ficará, de forma paralela, mais próxima da origem.Assinale a opção correta.- AApenas o item I está certo.
- BApenas o item III está certo.
- CApenas os itens I e II estão certos.
- DApenas os itens II e III estão certos.
- ETodos os itens estão certos.
