Questão de Eletrônica — Eletrônica Analógica — CESPE / CEBRASPE 2024
EletrônicaEletrônica Analógica
- Código
- ce176151
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista – Especialidade: Sistemas de Controle com Foco em Eletrônica, Automação e Programação de Instrumentação Científica

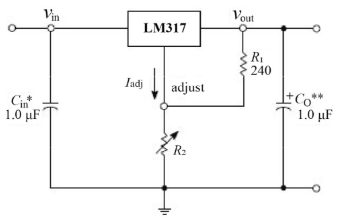

Considerando o circuito precedente, que utiliza o circuito integrado regulador de tensão LM317, assinale a opção correta, relativa a uma aproximação para a tensão de saída.- AVout= 1,2 (1 + R₂/ R₁) V, em que 1,2 V é a tensão de referência entre os pinos de saída e de ajuste.
- BVout = 1,2 (1 + R₁/ R₂) V, em que 1,2 V é a tensão de referência entre os pinos de saída e de ajuste.
- CVout = R₂ ∙ Iadj V, em que Iadj = 10 mA.
- DVout = R₁ ∙ Iadj V, em que Iadj= 10 mA.
- EVout= (R₁+ R₂)∙ IadjV, em que Iadj= 10 mA.
