Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2024

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
ce176157
Banca
CESPE / CEBRASPE
Órgão
LNA
Ano
2024
Nível
Superior
Cargo
Tecnologista – Especialidade: Sistemas de Controle com Foco em Eletrônica, Automação e Programação de Instrumentação Científica

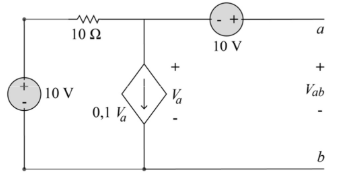

Imagem associada para resolução da questãoNo circuito precedente, o valor da tensão Vab de circuito aberto entre os nós A e B é igual a
  1. A10 V.
  2. B15 V.
  3. C20 V.
  4. D1 V.
  5. E5 V.
Revelar gabarito e comentário

GabaritoB — 15 V.

Link permanente: /questoes/ce176157
