Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- ce176165
- Banca
- CESPE / CEBRASPE
- Órgão
- LNA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista – Especialidade: Sistemas de Controle com Foco em Eletrônica, Automação e Programação de Instrumentação Científica
Circuito 5A1-I

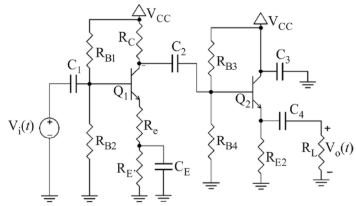

O circuito a seguir corresponde a um amplificador de dois
estágios, em duas configurações clássicas que utilizam dois
transistores bipolares, Q1 e Q2, exatamente iguais e com os
mesmos parâmetros físicos. Os estágios estão corretamente
polarizados e conectados entre si de forma eficaz, funcionando
de acordo com as características típicas de cada uma das
configurações. A resistência da combinação em paralelo dos
resistores RB1 e RB2 é igual à resistência da combinação em
paralelo dos resistores RB3 e RB4.
Em relação ao comportamento do circuito 5A1-I para pequenos sinais, é correto afirmar que
- Ao ganho total do amplificador aumentará se o capacitor CE, que está em paralelo com o resistor RE, for retirado do circuito.
- Ba impedância de entrada do primeiro estágio é superior à do segundo estágio.
- Ca impedância de saída do primeiro estágio é superior à do segundo estágio.
- Do ganho de tensão do primeiro estágio é superior ao do segundo estágio.
- Ea banda passante do primeiro estágio é superior à do segundo estágio.
