Questão de Eletrônica — Análise de Circuitos — CESPE / CEBRASPE 2024
EletrônicaAnálise de Circuitos
- Código
- ce176462
- Banca
- CESPE / CEBRASPE
- Órgão
- MPE-GO
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista em Edificações - Especialidade: Engenharia Elétrica

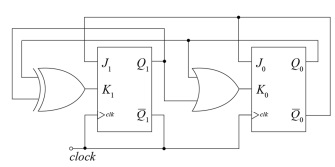

A respeito de um circuito sequencial de 2 bits que apresenta, de forma cíclica, a sequência 00, 01, 11, 10, julgue o seguinte item.O circuito sequencial a seguir, que utiliza flip-flops do tipo JK gatilhados por borda de subida, realiza a sequência citada.
- CCerto
- EErrado
