Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- ce186809
- Banca
- CESPE / CEBRASPE
- Órgão
- STJ
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Judiciário - Área: Apoio Especializado - Especialidade: Engenharia Elétrica

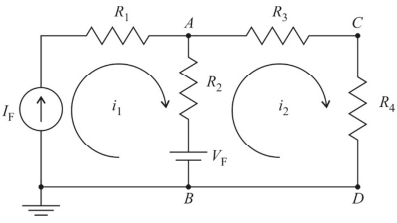

No circuito a seguir, a fonte IF provê uma corrente constante de 100 mA, e a fonte VF, uma tensão constante de 20 V. Além disso, R₁= R₂= R₃ = 100 Ω e R₄ = 50 Ω.
Em relação a esse circuito, julgue o item que se segue.Se o resistor R₄ for retirado do circuito, ficando em aberto a conexão entre os nós C e D, a resistência equivalente de Thévenin do circuito à esquerda dos pontos C e D será igual a 200 ohms.
Em relação a esse circuito, julgue o item que se segue.Se o resistor R₄ for retirado do circuito, ficando em aberto a conexão entre os nós C e D, a resistência equivalente de Thévenin do circuito à esquerda dos pontos C e D será igual a 200 ohms.- CCerto
- EErrado
