Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — CESPE / CEBRASPE 2024
Engenharia MecânicaSistemas Fluidomecânicos
- Código
- ce190801
- Banca
- CESPE / CEBRASPE
- Órgão
- TST
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Judiciário - Área: Apoio Especializado - Especialidade: Engenharia Mecânica

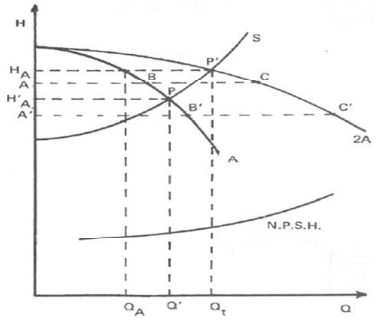

O diagrama precedente mostra a associação de duas bombas radiais iguais em paralelo, representando a curva característica da bomba A e a curva característica do sistema S em altura manométrica H e vazão Q.No que se refere ao diagrama e a máquinas de fluxo, assinale a opção correta.- AA associação em paralelo é o arranjo que resolve o problema de instalações com alturas manométricas elevadas.
- BPara se obter a curva de duas bombas A colocadas em paralelo, constrói-se a curva 2A, segundo a qual cada valor de H dobra a vazão Q; assim, a altura HA na curva A correspondente a QA; na curva 2A o ponto é P’ e Qt é igual a 2 × QA.
- CPosta a operar isoladamente no sistema, a bomba recalca uma vazão menor do que quando associada em paralelo (Q’ < QA), o que requer uma potência de acionamento menor e implica a necessidade de seleção de um motor capaz de atender aos regimes isolado e associado.
- DOs pontos de interseção das curvas características das bombas (A e 2A) com a curva do sistema P e P’ são chamados de shut-off e são fundamentais para o equacionamento e o dimensionamento dos sistemas.
- ESe o NPSH requerido, na operação isolada, ultrapassar aquele disponível pelo sistema (NPSH’r > NPSH), a bomba entrará em recirculação e aquecimento de estagnação.
