Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2025

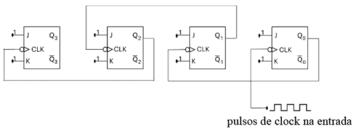

No circuito representado na figura precedente, em que há quatro flip-flops conectados, as entradas assíncronas foram desativadas de forma a funcionar como um contador binário elementar. A partir dessas informações, assinale a opção correta.

1. AExistem 15 estados diferentes nesse circuito.
2. BApós 32 pulsos, o contador estará no estado 0001.
3. CSe a frequência de clock na entrada for 1,6 MHz, a frequência no último flip-flop será 10 kHz.
4. DEsse circuito realiza a contagem de 0 a 15, em decimal.
5. EOs flip-flops representados na figura são do tipo disparado nas bordas de subida do sinal de clock.
