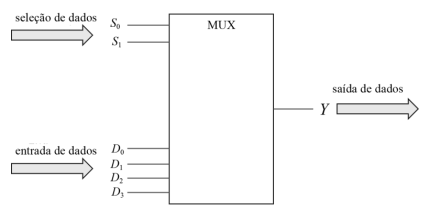

A figura a seguir mostra o símbolo lógico de um multiplexador digital (MUX), com duas entradas binárias (S₀ e S₁) para seleção de dados, quatro entradas de dados (D₀ a D₃) e uma saída de dados (Y). Um código de 2 bits nas entradas de seleção de dados (S) determina qual entrada de dados será ativada, de modo que o dado correspondente seja transmitido para a saída Y.
Considerando as informações apresentadas, é correto afirmar queI quando S₁ = 1 e S₀ = 0 forem aplicados na seleção de dados, o dado em D₂ será direcionado para a linha de saída de dados.II apesar de o MUX apresentar apenas quatro entradas de dados (D₀ a D₃), a quantidade de bits de seleção de dados (S₀ e S₁) permite até oito entradas de dados.III a expressão de saída Y pode ser representada pela soma de produtos
, em que um símbolo com barra
significa negação.Assinale a opção correta.
Considerando as informações apresentadas, é correto afirmar queI quando S₁ = 1 e S₀ = 0 forem aplicados na seleção de dados, o dado em D₂ será direcionado para a linha de saída de dados.II apesar de o MUX apresentar apenas quatro entradas de dados (D₀ a D₃), a quantidade de bits de seleção de dados (S₀ e S₁) permite até oito entradas de dados.III a expressão de saída Y pode ser representada pela soma de produtos , em que um símbolo com barra significa negação.Assinale a opção correta.- AApenas o item I está certo.
- BApenas o item II está certo.
- CApenas os itens II e III estão certos.
- DApenas os itens I e III estão certos.
- ETodos os itens estão certos.
