Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2025

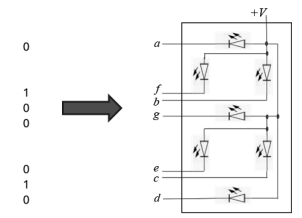

A figura a seguir mostra o esquema de um display do tipo anodo comum, com sete segmentos emissores de luz (LED) que, quando adequadamente energizados, podem formar os dígitos de zero a nove. A tensão V é 5 volts e, em cada entrada do display, podem ser apresentados dois tipos de tensão: uma de 5 V, que corresponde ao bit 1, e 0 V, que corresponde ao bit 0. Conforme ilustra a figura, o conjunto de bits 0 1 0 0 0 1 0 será apresentado, respectivamente, nas entradas a, f, b, g, e, c, d do display.Com base nas informações precedentes, é correto afirmar que, quando o conjunto de bits for apresentado às respectivas entradas, no display será mostrado o dígito

1. A2.
2. B3.
3. C4.
4. D5.
5. E6.
