Questão de Engenharia de Telecomunicações — Transmissão — CESPE / CEBRASPE 2025

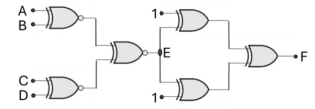

Julgue os itens a seguir, a respeito do arranjo de portas OR EXCLUSIVO (XOR) e portas NOR EXCLUSIVO (XNOR) na figura precedente, em que o bit 1 é considerado nível alto e o bit 0, nível baixo.I Se as entradas A, B, C e D forem todas de nível alto, a saída E será nível alto e a variável F será nível baixo.II Se as entradas A e B forem nível alto e as entradas C e D, nível baixo, a saída E será nível alto e a variável F será nível baixo.III Se a entrada A for nível alto, a B, nível baixo, a C, nível baixo e a D, nível alto, a saída E será nível alto e a variável F será nível baixo.Assinale a opção correta.

1. AApenas o item II está certo.
2. BApenas o item III está certo.
3. CApenas os itens I e II estão certos.
4. DApenas os itens I e III estão certos.
5. ETodos os itens estão certos.
