Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- ce221871
- Banca
- CESPE / CEBRASPE
- Órgão
- UNB
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro - Área: Elétrica

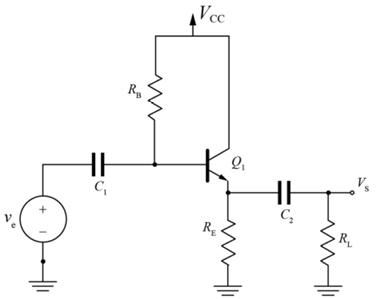

No circuito a seguir, RB = 100 kΩ, RE = 1 kΩ, RL = 100 Ω; o transistor Q1 tem β = 100 e VBE = 0,7 V; e a fonte de alimentação fornece VCC = 15 V. O circuito está corretamente polarizado para operar na região ativa. Os capacitores são considerados ideais, atuando como curtos-circuitos na faixa de frequências de operação.
Com base nas informações precedentes, julgue o item que se segue.O ganho de tensão do circuito é inferior a 10.
- CCerto
- EErrado
