Questão de Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2004

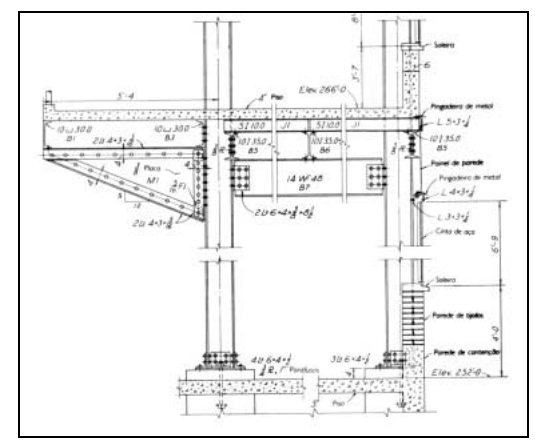

Considerando que a um desenhista são fundamentais a leitura e a interpretação dos desenhos técnicos, julgue o seguinte item.A figura abaixo mostra um corte assimétrico-transverso que passa por uma estrutura de aço que apoia uma laje de concreto que termina em balanço (projetando-se para fora dos apoios da estrutura principal). Esse balanço, por sua vez, está apoiado em um perfil de aço que corre sobre uma estrutura triangular.

1. CCerto
2. EErrado
