Questão de Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2004

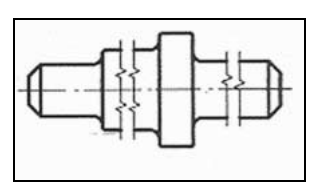

Em casos como o da figura abaixo, que mostra a vista lateral, em projeção ortográfica, de uma peça mecânica que, em conformidade com a norma brasileira de traçado em desenho técnico, foi encurtada em duas posições por se tratar de uma peça longa, a norma brasileira de cotagem em desenho técnico preconiza que a linha de cota também deve ser interrompida nos mesmos locais da vista.

1. CCerto
2. EErrado
