Questão de Engenharia de Telecomunicações — Propagação Eletromagnética — CESPE / CEBRASPE 2004

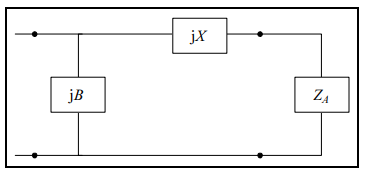

Considerando a figura acima, que ilustra uma montagem para a medida de características de uma antena ou de campo eletromagnético, julgue o item a seguir.No lado transmissor, considere que a linha tem impedância característica de 100 Ω e que a impedância de entrada da antena é ZA = 200 – j 100 Ω para uma freqüência do gerador de 600 MHz. Nessa situação, para um perfeito casamento entre a linha e a antena, é possível a utilização do circuito mostrado na figura abaixo, em que X e B representam, respectivamente, a reatância e a susceptância da rede de casamento.

1. CCerto
2. EErrado
