Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2004

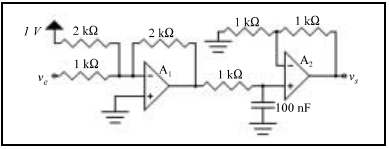

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.Se a tensão de entrada ve for constante e igual a 2 V, o módulo da corrente que atravessa o resistor de realimentação do amplificador operacional A₁ será igual a 2,5 mA.

1. CCerto
2. EErrado
