Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2004
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- ce240733
- Banca
- CESPE / CEBRASPE
- Órgão
- Polícia Federal
- Ano
- 2004
- Nível
- Superior
- Cargo
- Perito Criminal - Engenharia Elétrica - Eletrônica

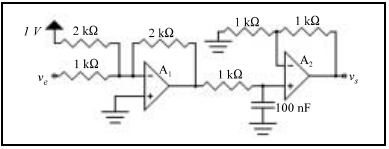

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.A impedância de entrada vista pela fonte ve é igual a 3 kΩ.- CCerto
- EErrado
