Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESPE / CEBRASPE 2004
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- ce240754
- Banca
- CESPE / CEBRASPE
- Órgão
- Polícia Federal
- Ano
- 2004
- Nível
- Superior
- Cargo
- Perito Criminal - Engenharia Elétrica - Eletrônica

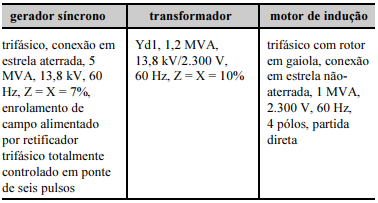

A figura acima ilustra um gerador síncrono trifásico (G) que alimenta um motor de indução trifásico (M) por meio de um transformador trifásico (T). O quadro que se segue mostra algumas características desses equipamentos.
Em certo momento, o motor aciona uma carga mecânica que solicita 900 HP à velocidade de 1.728 rpm e é alimentado com tensão nominal, situação em que opera com fator de potência igual a 0,746 e rendimento igual a 80%.Com base nessa situação, julgue o item a seguir.Um outro ramal formado por um transformador Dy5 e por um motor de indução trifásico, com potências equivalentes às dos equipamentos originais, não poderia ser ligado à barra do gerador, pois os dois transformadores citados não possuem o mesmo defasamento angular.- CCerto
- EErrado
