Questão de Eletricidade — Instrumentos e Medições elétricas — CESPE / CEBRASPE 2005

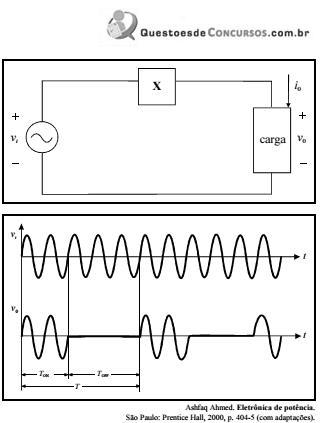

Acima, é mostrado um circuito elétrico em que o componente X conecta a fonte de tensão — vi— a uma “carga”. As formas de onda da tensão da fonte e da tensão na carga — v₀ —, em função do tempo, são igualmente mostrados. A partir dos gráficos de vi e v₀ apresentados, é correto concluir que o componente X pode consistir em umI SCR.II DIAC.III TRIAC.Assinale a opção correta.

1. AApenas o item I está certo.
2. BApenas o item II está certo.
3. CApenas o item III está certo.
4. DApenas os itens I e II estão certos.
5. ETodos os itens estão certos.
