Questão de Eletroeletrônica — Análise de Circuitos Elétricos — CESPE / CEBRASPE 2005
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- ce248325
- Banca
- CESPE / CEBRASPE
- Órgão
- TRE-GO
- Ano
- 2005
- Nível
- Médio
- Cargo
- CESPE - - Técnico Judiciário - Telecomunicações e Eletricidade

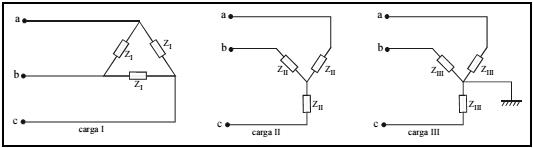

As três cargas mostradas nas figuras acima são equilibradas, alimentadas por idênticas tensões trifásicas de linha de uma rede elétrica equilibrada. Cada carga absorve a mesma potência trifásica em kVA. Com base nessas informações, assinale a opção incorreta com relação ao funcionamento das cargas.- ATodas as cargas são alimentadas por correntes de linha de mesma intensidade.
- BAs impedâncias da carga ligada em triângulo são submetidas a correntes de menor intensidade que as impedâncias das duas cargas ligadas em estrela.
- CNa carga III, por meio da conexão indicada entre o centro estrela e o terra, flui uma corrente que é proporcional à corrente de linha.
- DNas cargas II e III, o módulo da tensão sobre cada impedância é igual ao módulo da tensão de linha dividido por √3 .
- EEmbora as cargas absorvam a mesma potência aparente, elas podem apresentar fatores de potência diferentes.
