Questão de Engenharia Civil — Estruturas — CESPE / CEBRASPE 2005

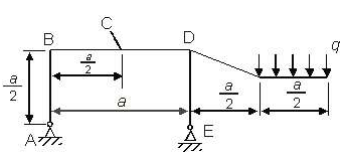

Considere o pórtico plano, com peso desprezível, submetido ao carregamento uniformemente distribuído não-nulo com intensidade q indicado na figura acima.Com base nas condições apresentadas na figura, julgue os itens a seguir.I Dependendo das propriedades mecânicas do material, do comprimento e das características geométricas da seção transversal no trecho AB e do valor de q, esse trecho pode ser submetido a flambagem.II A fibra externa superior do pórtico no ponto C está submetida a tração.III O módulo do momento fletor na seção transversal do pórtico no ponto C é igual a .IV O módulo do esforço cortante na seção transversal do pórtico no ponto C é igual a .V O trecho ED do pórtico está submetido a flexão composta.A quantidade de itens certos é igual a

1. A1.
2. B2.
3. C3.
4. D4.
5. E5.
