Questão de Telecomunicações — Sistema Via Satélite — CESPE / CEBRASPE 2006

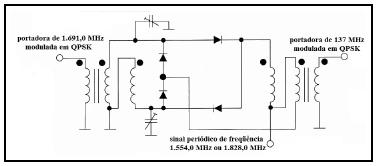

A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.Tipicamente, o down-converter indicado no diagrama da figura II implementa, se não mais, duas etapas fundamentais: uma etapa de mistura de sinais e outra de filtragem. A primeira etapa é implementada por um misturador de sinais, que consiste em um dispositivo de duas entradas e uma saída; uma das entradas do misturador deve ser um sinal periódico de freqüência igual a 1.554,0 MHz ou 1.828,0 MHz e a outra é a portadora em 1.691,0 MHz, modulada em QPSK, que chega até o down-converter. A saída do misturador é a portadora de 137,0 MHz, ainda modulada em QPSK. Para o seu correto funcionamento, o down-converter deve possuir filtragem passa-faixa após a referida etapa de mistura de sinais. A figura a seguir ilustra o diagrama de um circuito que implementa corretamente as duas etapas acima referidas.

1. CCerto
2. EErrado
