Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESPE / CEBRASPE 2006
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- ce254192
- Banca
- CESPE / CEBRASPE
- Órgão
- DETRAN-PA
- Ano
- 2006
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

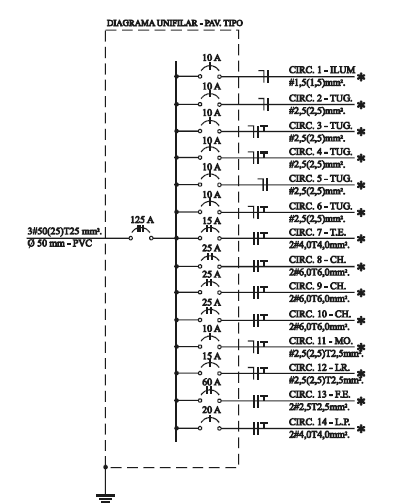

Considere o diagrama unifilar ilustrado a seguir, do quadro de distribuição de um apartamento.
D. L. L. Filho. Projeto de instalações elétricas prediais. Érica, 4.a ed., 1997, p. 81 (com adaptações)Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.
D. L. L. Filho. Projeto de instalações elétricas prediais. Érica, 4.a ed., 1997, p. 81 (com adaptações)Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.- ANo alimentador geral, a seção transvesal dos condutores de fase é superior tanto à seção transversal do condutor neutro, quanto à seção transversal do condutor de proteção.
- BNo circuito número 14, não é necessário condutor neutro porque existe um condutor terra nesse circuito que desempenha também função de neutro.
- CO disjuntor geral da instalação está subdimensionado, pois a soma das correntes dos disjuntores individuais à sua jusante supera 150 A.
- DCaso a tensão fase-neutro da rede elétrica da concessionária que atende esse apartamento seja igual a 220 V, a tensão nominal de todos os circuitos nesse apartamento será igual a 220 V.
