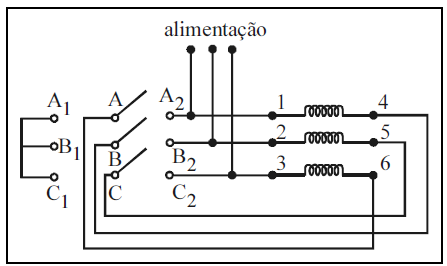

O. S. Lobosco e J. L. P. C. Dias. Seleção e aplicação de motores elétricos. v. 1, McGraw-Hill Ltda., 1988, p. 75 (com adaptações)A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A1, B1 e C1, respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A2, B2 e C2, respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.- AA partida do motor com chave estrela-triângulo é possível porque a alimentação do motor ocorre por meio de somente três condutores da rede elétrica. A existência de um condutor neutro tornaria impossível o tipo de ligação.
- BO motor sempre parte em triângulo, passando para estrela imediatamente após a corrente cair para um valor próximo do nominal.
- CImediatamente após a partida, até o motor alcançar cerca de 50% da velocidade nominal, o conjugado de carga é sempre superior ao conjugado elétrico do motor.
- DA chave estrela-triângulo apresenta vantagens quanto à redução do pico de corrente ao qual o motor é submetido na partida.
