Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2006

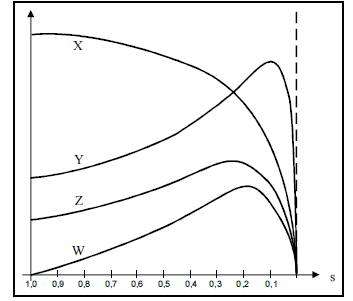

O. S. Lobosco e J. L. P. C. Dias. Seleção e aplicação de motores elétricos. v. 1, McGraw-Hill. 1988, p. 19 (com adaptações).Considerando a figura acima, que mostra as curvas características da relação entre grandezas de um motor de indução trifásico em função do seu escorregamento s, julgue os itens que se seguem.I A condição de rotor bloqueado na figura corresponde ao valor de escorregamento nulo.II A curva W representa a potência fornecida ao eixo do motor em função do escorregamento.III Para escorregamento igual a 0,5, a situação de operação em regime permanente desse motor é inadequada.IV A característica X representa o conjugado desenvolvido no eixo do motor em função do escorregamento.Estão certos apenas os itens

1. AI e II.
2. BI e IV.
3. CII e III.
4. DIII e IV.
