Questão de Engenharia Eletrônica — Filtros — CESPE / CEBRASPE 2006

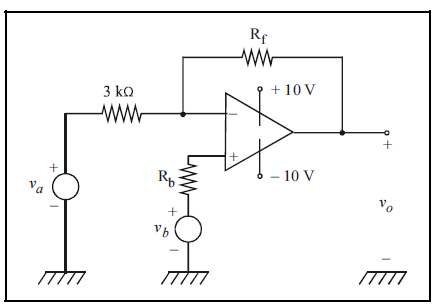

Considere que, no circuito elétrico representado acima, o amplificador operacional seja ideal e que o ajuste das tensões vae vb das fontes de tensão sejam tais que a tensão de saída vo situe-se na faixa de operação linear do amplificador operacional. Com base nessas informações, o valor da resistência Rf , em kΩ, que permite um ajuste tal que a tensão vo seja igual a 3vb-2va é igual a

1. A3.
2. B4.
3. C6.
4. D10.
