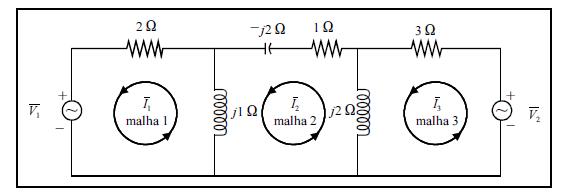

Imagem associada para resolução da questãoO circuito elétrico mostrado na figura acima é excitado por fontes de tensão puramente senoidais, com freqüência única, tornando possível realizar análise do circuito por fasores. As fontes de tensão independentes mostradas na figura apresentam tensão Imagem associada para resolução da questão e Imagem associada para resolução da questão. Os elementos passivos são apresentados no circuito em suas formas de impedância complexa, na freqüência da fonte. Considere Imagem associada para resolução da questão e Imagem associada para resolução da questão as correntes de malha indicadas no circuito e que o operador complexo j é igual a Imagem associada para resolução da questão . Assinale a opção incorreta, considerando a análise e o funcionamento desse circuito em regime senoidal permanente.
  1. AUma possível forma de se escrever a equação envolvendo as quedas de tensão na malha 2 é Imagem associada para resolução da questão
  2. BPara efeito de análise do circuito elétrico, a rede elétrica formada pela fonte Imagem associada para resolução da questão em série com o resistor de 2 S pode ser substituída adequadamente por uma rede equivalente formada por uma fonte independente de corrente em série com o mesmo resistor de 2 Ω.
  3. CAs correntes que fluem pelas fontes de tensão coincidem com as respectivas correntes de malha que passam por tais fontes.
  4. DSuponha que somente as amplitudes das três correntes de malha tenham sido calculadas. A partir desses valores e dos valores de resistências do circuito, é possível calcular a potência ativa total fornecida aos elementos passivos dos circuitos pelas fontes independentes de tensão.
Revelar gabarito e comentário

GabaritoB — Para efeito de análise do circuito elétrico, a rede elétrica formada pela fonte [imagem] em série com o resistor de 2 S pode ser substituída adequadamente por uma rede equivalente formada por uma fonte independente de corrente em série com o mesmo resistor de 2 Ω.
