Questão de Engenharia Civil — Estruturas — CESPE / CEBRASPE 2007
Engenharia CivilEstruturas
- Código
- ce261501
- Banca
- CESPE / CEBRASPE
- Órgão
- TSE
- Ano
- 2007
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Civil

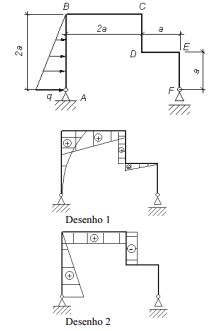

Considere o pórtico plano rígido, com peso desprezível, apresentado abaixo, submetido ao carregamento com forma triangular (q diferente de zero).
Para as condições e características do pórtico, julgue os seguintes itens.I O desenho 2 esquematiza corretamente a forma do diagrama de esforços cortantes no pórtico.II O desenho 1 esquematiza corretamente a forma do diagrama de momentos fletores atuantes no pórtico.III O trecho CD está submetido a flexão composta.IV Qualquer seção transversal ao longo do trecho AB está submetida somente a tensões normais de tração.Estão certos apenas os itens
Para as condições e características do pórtico, julgue os seguintes itens.I O desenho 2 esquematiza corretamente a forma do diagrama de esforços cortantes no pórtico.II O desenho 1 esquematiza corretamente a forma do diagrama de momentos fletores atuantes no pórtico.III O trecho CD está submetido a flexão composta.IV Qualquer seção transversal ao longo do trecho AB está submetida somente a tensões normais de tração.Estão certos apenas os itens- AI e II.
- BI e IV.
- CII e III.
- DIII e IV.
