Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2007
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- ce261540
- Banca
- CESPE / CEBRASPE
- Órgão
- TSE
- Ano
- 2007
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

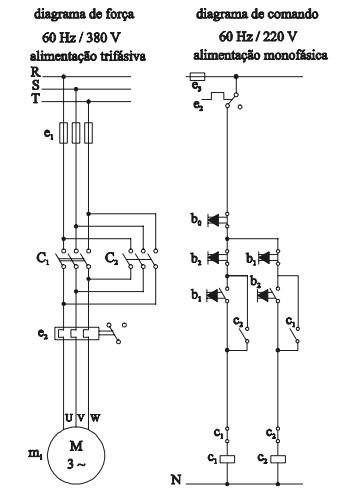

H. Creder. Instalações elétricas. 14.a ed., LTC 2000, p. 249 (com adaptações)A figura acima mostra os circuitos de força e de comando de um motor de indução trifásico que opera normalmente desde que seja alimentado de forma adequada. Considerando os circuitos de força e de comando acima, assinale a opção correta.- AHá erro no circuito de comando, fazendo com que o motor não funcione para a finalidade para a qual foi programado.
- BAo se pressionar a botoeira b₁, o motor funciona normalmente, podendo ser desligado por meio da botoeira b₀.
- CAo dar partida no motor, pressionando-se a botoeira b₁, o motor atinge velocidade de regime permanente em determinado sentido de rotação. O sentido de rotação do motor é revertido adequadamente, pressionando-se a botoeira b₂, após decorrido algum tempo.
- DCaso o motor de indução seja do tipo rotor bobinado, não é possível realizar a reversão do seu sentido.
