Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESPE / CEBRASPE 2007

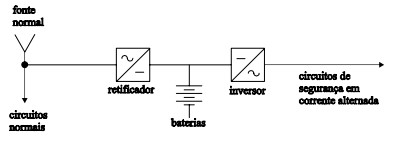

H. Creder. Instalações elétricas. 14a ed., LTC, 2000, p. 261.A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.A quantidade de itens certos é igual a

1. A1.
2. B2.
3. C3.
4. D4.
