Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2007

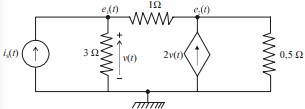

Idem, p. 381 (com adaptações).A figura acima mostra um circuito elétrico linear, composto de elementos ideais, que é utilizado para modelar o funcionamento de um dispositivo eletrônico cujo sinal de entrada é uma corrente is(t) e cujo sinal de saída é uma tensão e₂(t), que é medida nos terminais do resistor de 0,5 Ω. Nesse modelo, existe uma fonte de corrente controlada que é ligada em paralelo ao resistor de 0,5 Ω, conforme indicado no circuito. Considerando que is(t) corresponda a uma fonte de corrente contínua de amplitude constante igual a 5 A, a tensão de saída e₂(t) será também constante e de amplitude, em volts, igual a

1. A5.
2. B10.
3. C15.
4. D20.
