Questão de Engenharia Mecânica — Termodinâmica — CESPE / CEBRASPE 2007

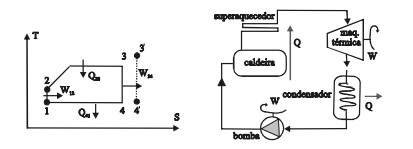

As figuras acima mostram o ciclo de Rankine que é composto por quatro processos. Esse ciclo é referência para as instalações térmicas a vapor d’água. Acerca do ciclo de Rankine, assinale a opção incorreta.

1. AA adição de calor na caldeira se dá a volume constante.
2. BA expansão na máquina térmica, onde é efetuado o trabalho mecânico, é isentrópica.
3. CO líquido saturado que sai do condensador, é bombeado insentropicamente para a caldeira.
4. DUm meio mais viável de se melhorar o ciclo é a instalação de um dispositivo para superaquecimento na saída da caldeira.
