Questão de Edificações — Estudos Preliminares — CESPE / CEBRASPE 2007

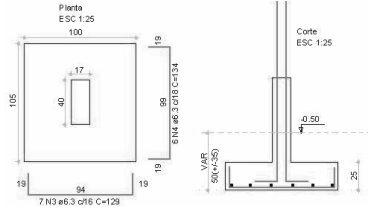

Internet: <www.petecv.ufsc.br> (com adaptações).A figura acima mostra, em planta e corte, o projeto da estrutura de fundação de uma construção. Com base na interpretação desse projeto, assinale a opção correta.

1. AA estrutura mostrada na figura é um alicerce.
2. BNo projeto, há indicação do posicionamento da armadura.
3. CIdentificam-se, no projeto, as medidas das barras de aço de uma armadura, mas a quantidade de barras foi omitida.
4. DConforme indicado no projeto, será levantada uma parede com a utilização de tijolos ou blocos de 17 cm × 40 cm.
