Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — CESPE / CEBRASPE 2009
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- ce285983
- Banca
- CESPE / CEBRASPE
- Órgão
- FUB
- Ano
- 2009
- Nível
- Superior
- Cargo
- CESPE - - Físico

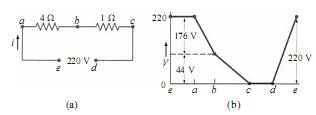

Considerando-se que o circuito elétrico da figura (a) abaixo seja equivalente ao circuito da rede elétrica do texto, é correto afirmar que o gráfico da figura (b) representa corretamente as variações no potencial elétrico em cada parte do circuito equivalente.
- CCerto
- EErrado
