Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESPE / CEBRASPE 2009
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- ce294537
- Banca
- CESPE / CEBRASPE
- Órgão
- TRE-GO
- Ano
- 2009
- Nível
- Médio
- Cargo
- Técnico Judiciário - Serviços Gerais - Eletricidade e Telecomunicações

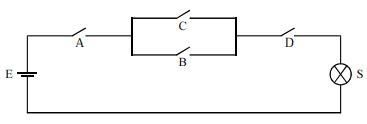

No circuito elétrico mostrado acima, os componentes A, B, C e D são chaves que estão ou na posição aberta (situação de repouso ou nível lógico zero) ou na posição fechada (acionada ou nível 1). O componente S é uma lâmpada, que está apagada (nível zero) ou ligada (nível 1). A função lógica que descreve o estado (ligada/desligada) da lâmpada é- AS = ABCD.
- BS = AD(B + C).
- CS = AB + CD.
- DS = ABC + D.
