Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESPE / CEBRASPE 2009

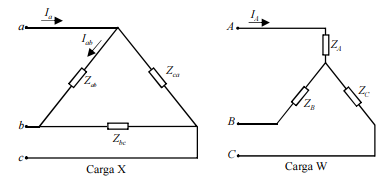

As figuras acima ilustram duas cargas (X e W), ambas alimentadas por uma mesma rede CA trifásica equilibrada, cujo valor da tensão eficaz e de linha é igual a 220 V. Considerando que, nessas figuras, ZA, ZB, ZC, Zab, Zbc e Zca sejam impedâncias com valores não necessariamente iguais, julgue os itens a seguir.I A carga X está ligada em triângulo, e a carga W está conectada em estrela.II Caso ZA = ZB = ZC e Zab = Zbc = Zca, as cargas são ditas equilibradas.III As magnitudes das correntes Ia e IA são iguais, uma vez que ambas as cargas são alimentadas por idênticas tensões trifásicas.IV Na carga X, a corrente Ia é uma grandeza de linha, enquanto a corrente Iab é uma grandeza de fase.A quantidade de itens certos é igual a

1. A1.
2. B2.
3. C3.
4. D4.
