Questão de Engenharia Eletrônica — Sistemas de Controle — CESPE / CEBRASPE 2009
Engenharia EletrônicaSistemas de Controle
- Código
- ce294557
- Banca
- CESPE / CEBRASPE
- Órgão
- TRE-GO
- Ano
- 2009
- Nível
- Médio
- Cargo
- Técnico Judiciário - Serviços Gerais - Eletricidade e Telecomunicações

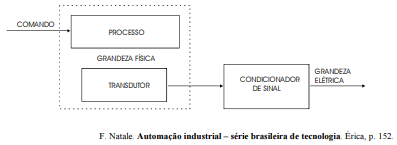

A figura acima mostra um diagrama de blocos que ilustra um processo analógico de transdução, no qual um sinal de comando é convertido em grandeza elétrica por meio da atuação de um transdutor e de um condicionador de sinal. Nesse sistema, o condicionador de sinal- Adesempenha a mesma função de um relé de tempo (de pulso ou de retardo).
- Bconverte uma grandeza elétrica em outra também elétrica, mas cuja saída é ajustada em função da aplicação específica requerida e do nível de sinal de interesse.
- Cfunciona como um transdutor auxiliar, mas cujo sinal de entrada é uma tensão elétrica na faixa de 20 V a 200 V.
- Datua como um transformador de corrente, para reduzir a corrente da ordem de amperes que sai do transdutor, para níveis de miliamperes.
