Questão de Engenharia Eletrônica — Filtros — CESPE / CEBRASPE 2010

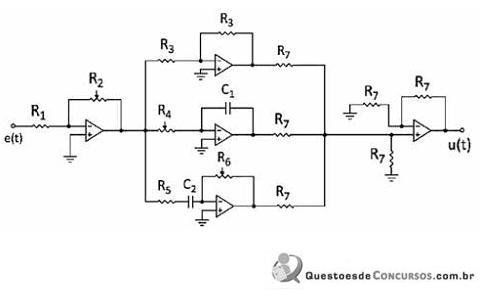

Uma possível implementação de um controlador PID pode ser corretamente realizada pelo circuito mostrado na figura abaixo, utilizando-se amplificadores operacionais, resistores, potenciômetros e capacitores. O ganho, a constante de tempo integral, a constante de tempo derivativo e o polo para eliminação de ganho em altas frequências são ajustados como , respectivamente.

1. CCerto
2. EErrado
