Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESPE / CEBRASPE 2010

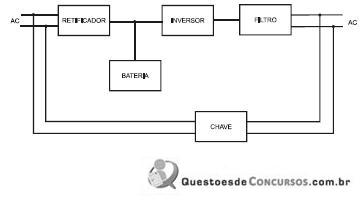

Considerando a figura acima, que ilustra o diagrama em blocos simplificado de um no-break, assinale a opção correta.

1. APara fazer o chaveamento e a manobra do no-break através do circuito inversor, em caso de falha da rede elétrica, é obrigatório o uso de contatores.
2. BO uso de no-breaks auxilia na redução das frequências harmônicas presentes na instalação elétrica.
3. CNa configuração de alimentação do inversor pelo banco de baterias, o retificador converte a tensão trifásica da rede elétrica em tensão contínua estabilizada, a qual alimenta o inversor, que, por sua vez, reconverte essa tensão contínua em uma nova tensão alternada estabilizada, para a alimentação ininterrupta dos circuitos.
4. DO banco de baterias deve ser conectado em série com o circuito retificador para que, em caso de falha da rede elétrica, seja possível alimentar o inversor.
5. EQuando recebe carga elétrica com menos corrente ou durante um período de tempo inferior ao recomendado, uma bateria estacionária, de níquel-cádmio, tem a sua capacidade de aceite de carga reduzida, caracterizando o denominado efeito memória.
