Os equipamentos eletrônicos normalmente necessitam de alimentação contínua para funcionarem. Por outro lado, a tensão disponível na rede elétrica é alternada. Essa característica faz que seja necessário o uso de um conversor AC/DC (CA/CC) que gere uma tensão contínua a partir de uma tensão alternada. Um conversor como esse é o circuito retificador de tensão.

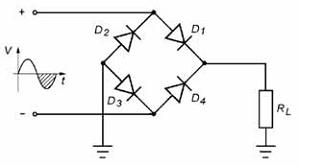

A respeito do circuito retificador de tensão mostrado na figura acima, e considerando que a carga
é uma resistência elétrica e que os diodos são ideais, assinale a opção correta.
A respeito do circuito retificador de tensão mostrado na figura acima, e considerando que a carga é uma resistência elétrica e que os diodos são ideais, assinale a opção correta.- ASe a tensão alternada de entrada tiver tensão de pico de 100 V, a tensão média observada na carga também será de 100 V.
- BDependendo do instante de tempo, avaliado ao longo de um ciclo da tensão de entrada, os diodos
e
podem conduzir corrente simultaneamente. - CO retificador é do tipo meia onda.
- DDurante o semiciclo negativo do sinal de entrada, os diodos
e
conduzem a corrente que circula pela carga
, enquanto os diodos
e
estão em aberto e não conduzem corrente. - ECom fornecimento de energia a partir da rede elétrica convencional, essa configuração de retificação dispensa o uso de transformador precedendo o circuito de retificação, para geração de tensão contínua de saída com baixo valor, pois o circuito de retificação já promove esse rebaixamento de tensão.
