Questão de Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2010

MecânicaDesenho Técnico Mecânico
Código
ce308860
Banca
CESPE / CEBRASPE
Órgão
INMETRO
Ano
2010
Nível
Médio
Cargo
CESPE - - Técnico de Mecânica

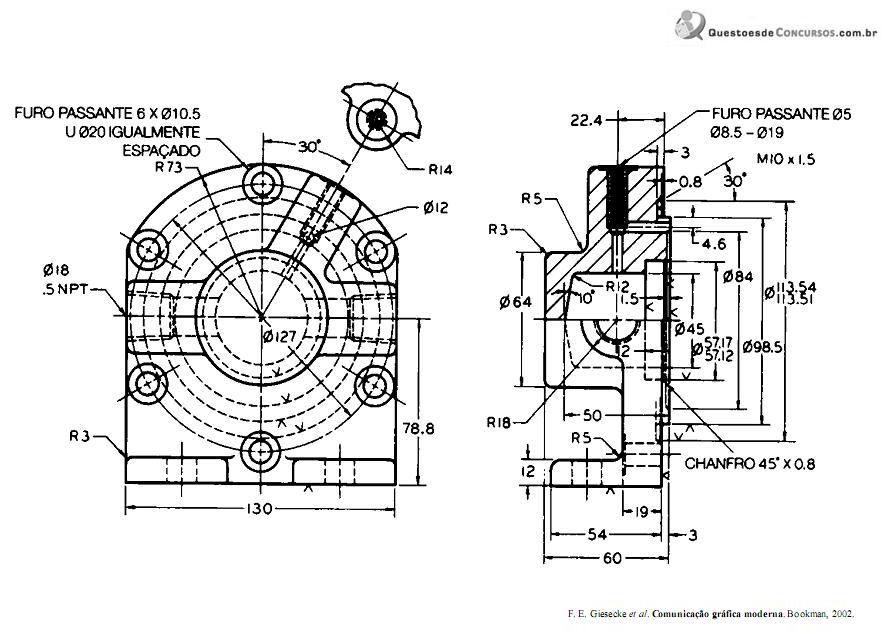

Imagem 034.jpgNa projeção ortográfica de sólidos mostrada acima, o desenho mostra as vistas
  1. Afrontal e lateral direita no primeiro diedro.
  2. Bfrontal e lateral esquerda no primeiro diedro.
  3. Csuperior e lateral esquerda no primeiro diedro.
  4. Dfrontal e lateral direita no terceiro diedro.
  5. Esuperior e lateral direita no terceiro diedro.
Revelar gabarito e comentário

GabaritoD — frontal e lateral direita no terceiro diedro.
