Questão de Eletrônica — Eletrônica Analógica — CESPE / CEBRASPE 2010
EletrônicaEletrônica Analógica
- Código
- ce308920
- Banca
- CESPE / CEBRASPE
- Órgão
- INMETRO
- Ano
- 2010
- Nível
- Médio
- Cargo
- CESPE - - Técnico em Eletrônica

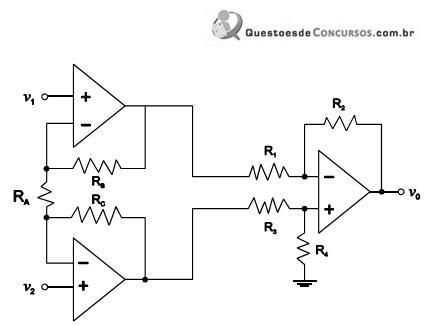

A figura acima representa o diagrama de um tipo de amplificador de diferença utilizado para medir a diferença entre dois potenciais de entrada, v₁ e v₂ Tendo como referência esse circuito, assinale a opção correta.- APara que a saída vo seja diretamente proporcional a v₂– v₁, é necessário que R₁ seja igual a R₂, que R₃ seja igual a R₄ e que RB seja igual a RC, mas não que R₁ seja igual a R₃.
- BSe todos os componentes do circuito acima fossem ideais, a impedância de saída do amplificador de diferença seria igual a zero ohm.
- CUmas características desse circuito é aplicar um alto ganho ao sinal de modo comum e uma alta atenuação ao sinal de modo diferencial, reduzindo-se, assim, a interferência de 60 Hz induzida nos terminais de entrada do amplificador.
- DQuanto menor for o CMRR (common mode rejection ratio – razão de rejeição de modo comum) dos amplificadores operacionais utilizados na construção desse circuito, melhor será a qualidade do amplificador de diferença.
- EO ganho de modo diferencial desse amplificador depende dos valores de R₁, R₂, R₃ e R₄, mas não dos valores de RA, RB e RC.
