Questão de Eletrônica — Eletrônica Analógica — CESPE / CEBRASPE 2010
EletrônicaEletrônica Analógica
- Código
- ce308922
- Banca
- CESPE / CEBRASPE
- Órgão
- INMETRO
- Ano
- 2010
- Nível
- Médio
- Cargo
- CESPE - - Técnico em Eletrônica

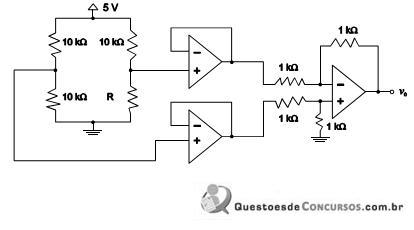

A figura acima corresponde ao diagrama de um circuito usado para medir temperatura por meio de um termistor do tipo NTC, representado pelo resistor de resistência R. Considere que, à temperatura de 25 o C, R é igual a 10 kΩ e que, a 30 o C, R é igual a 9 kΩ Considerando ainda que todos os componentes do circuito são ideais, assinale a opção correta acerca desse sistema de medição.- ACom a elevação da temperatura, a tensão v₀ diminui.
- BSe o termistor for removido do sistema, deixando-se um circuito aberto em seu lugar, a tensão de saída v₀ será igual a + 2,5 V.
- CSe o resistor de 10 kΩ que está conectado ao termistor e à fonte de tensão de + 5 V for retirado do circuito, a tensão de saída v₀ não mais variará de acordo com a temperatura do corpo do termistor.
- DÀ temperatura de 30 ºC, a tensão de saída v₀ será inferior a – 0,6 V.
- EÀ temperatura de 25 ºC, se o resistor de 1 kΩ conectado entre o terra e a entrada não inversora do amplificador operacional que está mais à direita no diagrama acima for retirado do circuito, a tensão de saída v₀ será igual a 0 V.
