Questão de Raciocínio Lógico — Fundamentos de Lógica — CESPE / CEBRASPE 2010
Raciocínio LógicoFundamentos de Lógica
- Código
- ce308924
- Banca
- CESPE / CEBRASPE
- Órgão
- INMETRO
- Ano
- 2010
- Nível
- Médio
- Cargo
- CESPE - - Técnico em Eletrônica

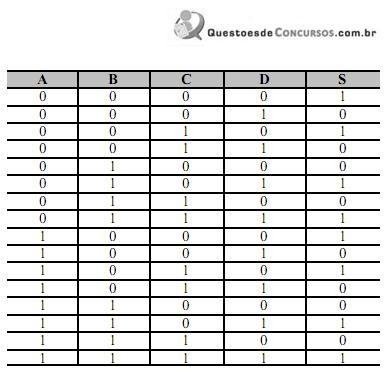

Considerando que a tabela acima representa a tabela verdade de um circuito lógico com 4 entradas (A, B, C e D) e uma saída (S) usado em um equipamento digital, assinale a opção correta.- AS = A B D + B D + A B D equivale à expressão lógica mínima, na forma de soma de produtos, correspondente à tabela verdade acima.
- B( A + B + D (C + D )( A + B D ) equivale à expressão lógica mínima, na forma de produto de somas, correspondente à tabela verdade acima.
- CA expressão lógica mínima na forma de soma de produtos correspondente à tabela verdade acima contém apenas as variáveis A, C e D, não dependendo, portanto, da variável B.
- DO circuito lógico a seguir realiza de forma correta a tabela verdade acima.
- EO circuito lógico a seguir realiza corretamente a tabela verdade acima.
