Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESPE / CEBRASPE 2010
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- ce322781
- Banca
- CESPE / CEBRASPE
- Órgão
- TRE-MT
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico Judiciário - Programação de Sistemas

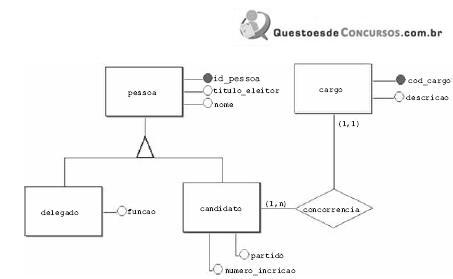

Considerando a figura acima, que ilustra um modelo entidade relacionamento (ER) representando uma situação hipotética, em que uma pessoa é um delegado ou um candidato a cargo público em uma eleição, assinale a opção que apresenta as relações corretas geradas a partir desse modelo.- Apessoa_delegado (id_pessoa, titulo_eleitor, nome, funcao)pessoa_candidato (id_pessoa, titulo_eleitor, nome, partido, numero_inscricao)cargo (cod_cargo, descricao, id_pessoa)
- Bpessoa (id_pessoa, titulo_eleitor, nome, funcao, partido, numero_inscricao)cargo (cod_cargo, descricao)
- Cpessoa_delegado (id_pessoa, titulo_eleitor, nome, funcao)pessoa_candidato (id_pessoa, titulo_eleitor, nome, partido, numero_inscricao, cod_cargo)cargo (cod_cargo, descricao)
- Dpessoa (id_pessoa, titulo_eleitor, nome, cod_cargo)delegado (id_pessoa, funcao)candidato (id_pessoa, partido, numero_inscricao)cargo (cod_cargo, descricao)
- Epessoa (id_pessoa, titulo_eleitor, nome)delegado (id_pessoa, funcao)candidato (id_pessoa, partido, numero_inscricao)cargo (cod_cargo, descricao, id_pessoa)
