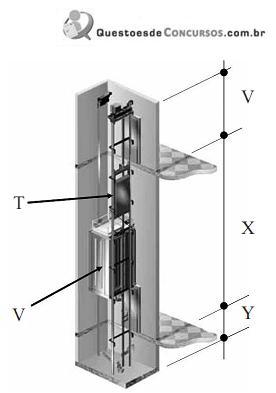

Com base na figura acima, que mostra a perspectiva em corte do poço de um elevador, em que a medida X corresponde ao percurso com mais de um pavimento, assinale a opção correta.- AA figura acima representa um elevador hidráulico.
- BConsiderando que a cabine tenha pé-direito igual a 2,20 m e que a espessura da estrutura do seu teto seja igual a 15 cm, então a medida V (pé-direito da última parada) será de, no mínimo, 2,50 m, se for considerada uma folga de 15 cm.
- CEm um edifício com 10 pavimentos, pés-direitos iguais a 2,90 m e profundidade de segurança do poço igual a 80 cm, a medida X + Y será inferior a 29,80 m.
- DConsidere um elevador convencional com casa de máquinas superior, percurso igual a 30,00 m, pé-direito da última parada (V) igual a 3,00 m, poço (Y) igual a 1,00 m, casa de máquinas, incluídas as lajes inferior e superior, igual a 2,00 m e cota do pavimento térreo igual a 0,00. Nessas condições, a cota de coroamento da torre será superior a 36,00 m.
- EA finalidade da peça T é contrabalançar a peça U.
